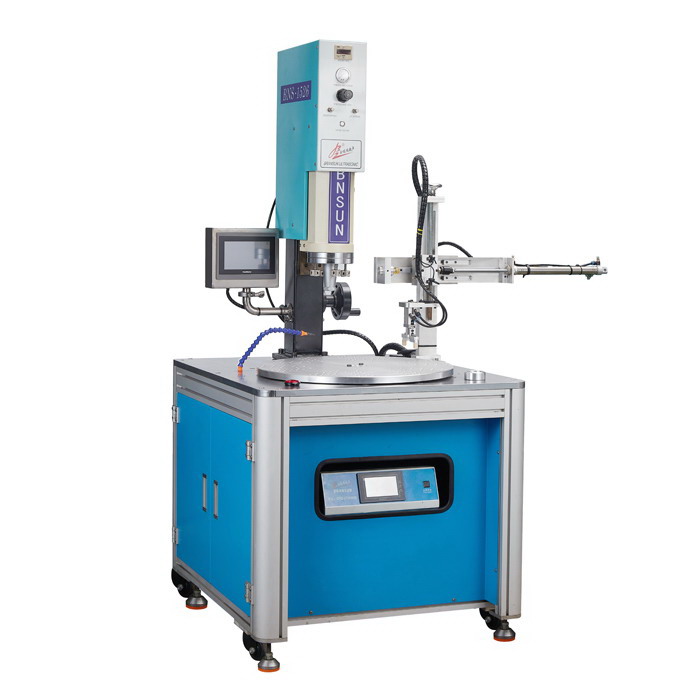

自動轉盤式超聲波焊接機（自動追頻線路 標準型）
產品特點product Features
- 全自動轉盤式超聲波塑焊機
（自動追頻線路 標準型）
整機特點:
●本機采用該機采用數字化智能超聲波電箱，自動追蹤掃描頻率，數字化控制各項參數，精度高靈敏，性能穩定，出力強，不用人工調頻率，操作方便簡明
●電器控制部分：
①采用PLC+觸摸屏控制，全中文數字化觸摸屏，可精準設置各項參數，時間控制準確，內置數字式高精度動力觸發功能，焊接穩定性強
②設有時間模式，能量模式的兩種焊接模式，提供給客戶不同需求使用，并且設有焊接記錄，便于客戶查詢參數
③超聲波振幅可以實現無極調節，從0-100%可調節大小，以10%增減有效應對不同材料，尺寸的產品焊接。提供最合適最精確的能量，減少產品燙傷，假焊，振壞等不良現象
④系統程序自帶高靈敏的保護功能，如模具電流，功率，頻率等異常或過大產生自動保護，能夠保證整臺設備的耐用和穩定性
●轉盤部分采用優質離子分割器，精度高。轉盤分四、六、八、十等分，可裝相對應數量底模，轉速可調，一般在2秒-4秒鐘轉一份，生產效率可提高30-50%日產量
●換能器部分采用合資晶片換能系統，輸出強勁穩定、焊接時間短
●換能器盒上下運行采用直線軸承配合線性導向軸，導向穩定，剛性強
●模頭調模方式，手工限位微調裝置，四點式螺桿調整焊接面水平，調試模具更加快捷準確
●機架采用方型立柱支撐，結構強度高，配置燕尾導軌可進行上下移動，定位精準，導向穩定，克服了圓型立柱后仰的問題，焊接穩定性更好
●一體式結構，操作方便，氣缸采用“亞德克”組件，全優質組件，品質保證
產品規格Product specification
名稱 | 參數值 | |||||
Brand 品牌 | 必能順超聲波 | |||||
Technique Specification 規格 | 自動轉盤式超聲波焊接機（自動追頻線路 標準型） | |||||
Turntable Station 轉盤工位 | 4工位/6工位/8工位/10工位 | |||||
Frequency 頻率 | 20KHZ | 15KHZ | ||||
Model 機型 | BNS-2020 | BNS-2026 | BNS-1526 | BNS-1532 | BNS-1542 | |
Output the power 輸出功率 | 2200W | 2600W | 2600W | 3200W | 4200W | |
Air Pressure 氣壓 | 1-7bar | |||||
Head route of travel 焊頭行程 | 80mm | 80mm | 80mm | 80mm | 100mm | |
Rotary Table Dimeter 轉盤直徑 | Φ600 | Φ600 | Φ600 | Φ600 | Φ600 | |
Output Time 輸出時間 | 數字觸摸屏控制 | 數字觸摸屏控制 | 數字觸摸屏控制 | 數字觸摸屏控制 | 數字觸摸屏控制 | |
Electric current designation 電流指示 | 液晶顯示 | 液晶顯示 | 液晶顯示 | 液晶顯示 | 液晶顯示 | |
Input the electric Voltage 輸入電壓 | AC 220V | |||||
Size(mm)外形尺寸 L(長)*W(寬)*H(高) | Press 壓機 | 950*800*1945 | 950*800*2250 | |||
Generator 電箱 | 410*350*120 | 410*350*120 | ||||
Net Weight 凈重 | 260kg | 320kg | ||||
